Hur beräknar man kapaciteten hos en kondensor?
Som kondensorleverantör stöter jag ofta på kunder som är sugna på att förstå hur man beräknar kapaciteten på en kondensor. Denna kunskap är avgörande eftersom den direkt påverkar effektiviteten och effektiviteten hos olika industriella processer. I det här blogginlägget kommer jag att guida dig genom de viktigaste stegen och faktorerna som är involverade i att beräkna kapaciteten hos en kondensor.
Först och främst är det viktigt att förstå vad vi menar med kapaciteten hos en kondensor. Kapaciteten hos en kondensor hänvisar till dess förmåga att överföra värme från en het vätska (vanligtvis en ånga) till ett kylmedium (som vatten eller luft), och på så sätt kondensera ångan till en vätska. Denna värmeöverföringsprocess mäts i termer av mängden värme som kan avlägsnas per tidsenhet, vanligtvis uttryckt i watt (W) eller brittiska termiska enheter per timme (BTU/h).
1. Bestäm värmebelastningen
Det första steget i beräkningen av kondensorns kapacitet är att bestämma värmebelastningen. Värmebelastningen representerar mängden värme som måste avlägsnas från ångan för att kondensera den. Detta kan beräknas med hjälp av följande formel:
$Q = m \ gånger \Delta H$
Där:
- $Q$ är värmebelastningen (i joule eller BTU)
- $m$ är ångans massflöde (i kg/s eller lb/h)
- $\Delta H$ är entalpiförändringen av ångan under kondensation (i J/kg eller BTU/lb)
Entalpiändringen $\Delta H$ kan erhållas från steam-tabeller eller termodynamiska egenskapsdatabaser. Dessa tabeller ger de specifika entalpivärdena för ångan vid olika temperaturer och tryck. Genom att subtrahera ångans entalpi före kondensation från vätskans entalpi efter kondensation kan du bestämma entalpiförändringen.
Låt oss till exempel anta att vi har en ånga med en massflödeshastighet på 10 kg/s och en entalpiförändring på 2000 kJ/kg under kondensation. Värmebelastningen skulle vara:
$Q = 10 \text{ kg/s} \times 2000 \text{ kJ/kg} = 20000 \text{ kJ/s} = 20000000 \text{ W}$
2. Tänk på den logaritmiska medeltemperaturskillnaden (LMTD)
Nästa faktor att överväga är den logaritmiska medeltemperaturskillnaden (LMTD). LMTD är ett mått på medeltemperaturskillnaden mellan den heta ångan och kylmediet över kondensorns längd. Det används för att förklara det faktum att temperaturskillnaden mellan de två vätskorna ändras längs kondensorn.
Formeln för att beräkna LMTD är:
$LMTD=\frac{\Delta T_1 - \Delta T_2}{\ln(\frac{\Delta T_1}{\Delta T_2})}$
Där:
- $\Delta T_1$ är temperaturskillnaden mellan den heta ångan och kylmediet i ena änden av kondensorn
- $\Delta T_2$ är temperaturskillnaden mellan den heta ångan och kylmediet i andra änden av kondensorn
LMTD är en viktig parameter eftersom den påverkar värmeöverföringshastigheten. En större LMTD resulterar i allmänhet i en högre värmeöverföringshastighet.
3. Bestäm den totala värmeöverföringskoefficienten (U)
Den totala värmeöverföringskoefficienten (U) representerar kondensorns förmåga att överföra värme från den varma ångan till kylmediet. Den tar hänsyn till kondensorväggarnas termiska motstånd, nedsmutsningsfaktorn och de konvektiva värmeöverföringskoefficienterna på både ång- och kylmediesidan.
Den totala värmeöverföringskoefficienten kan bestämmas experimentellt eller uppskattas med hjälp av korrelationer baserade på typen av kondensor, vätskeegenskaperna och flödesförhållandena. Typiska värden för U för olika typer av kondensorer sträcker sig från 200 till 2000 W/(m²·K).
4. Beräkna kondensorns kapacitet
När du har bestämt värmebelastningen, LMTD och den totala värmeöverföringskoefficienten, kan du beräkna kondensorns kapacitet med hjälp av följande formel:
$Q = U \ gånger A \ gånger LMTD$
Där:
- $Q$ är värmebelastningen (i watt eller BTU/h)
- $U$ är den totala värmeöverföringskoefficienten (i W/(m²·K) eller BTU/(hr·ft²·°F))
- $A$ är värmeöverföringsytan för kondensorn (i m² eller ft²)
- $LMTD$ är den logaritmiska medeltemperaturskillnaden (i K eller °F)
Genom att ordna om formeln kan du lösa värmeöverföringsområdet $A$:
$A=\frac{Q}{U \times LMTD}$
Låt oss till exempel anta att vi har en värmebelastning på 20000000 W, en total värmeöverföringskoefficient på 500 W/(m²·K) och en LMTD på 20 K. Den erforderliga värmeöverföringsarean skulle vara:
$A=\frac{20000000 \text{ W}}{500 \text{ W/(m²·K)} \times 20 \text{ K}} = 200 \text{ m²}$
Andra faktorer att beakta
Utöver ovanstående beräkningar finns det flera andra faktorer som kan påverka kapaciteten hos en kondensor. Dessa inkluderar:
- Nedsmutsning: Med tiden kan kondensorns ytor bli nedsmutsade av smuts, avlagringar eller andra föroreningar. Detta kan minska den totala värmeöverföringskoefficienten och öka det termiska motståndet, och därigenom minska kondensorns kapacitet. Regelbunden rengöring och underhåll är avgörande för att förhindra nedsmutsning.
- Flödeshastigheter: Flödeshastigheterna för ångan och kylmediet kan också påverka kondensorns kapacitet. Högre flödeshastigheter resulterar i allmänhet i högre värmeöverföringskoefficienter och bättre värmeöverföringsprestanda. Men för höga flöden kan också öka tryckfallet och energiförbrukningen.
- Kondensordesign: Kondensorns utformning, inklusive typen av rör, rörarrangemanget och skalkonfigurationen, kan ha en betydande inverkan på kondensorns kapacitet. Olika konstruktioner är lämpliga för olika applikationer och driftsförhållanden.

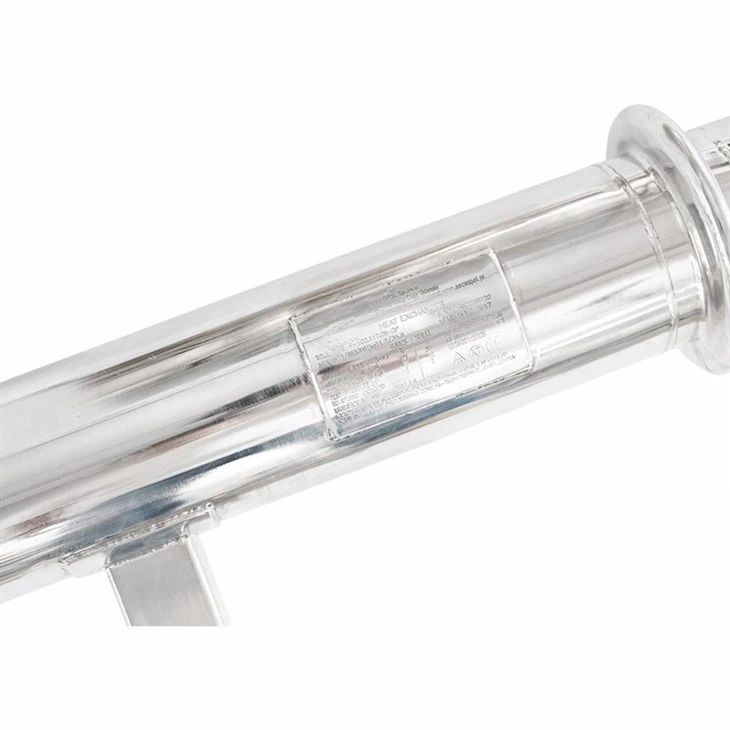

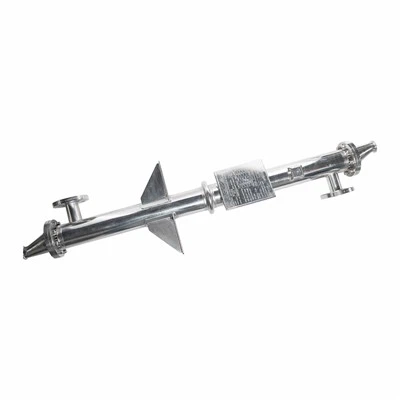

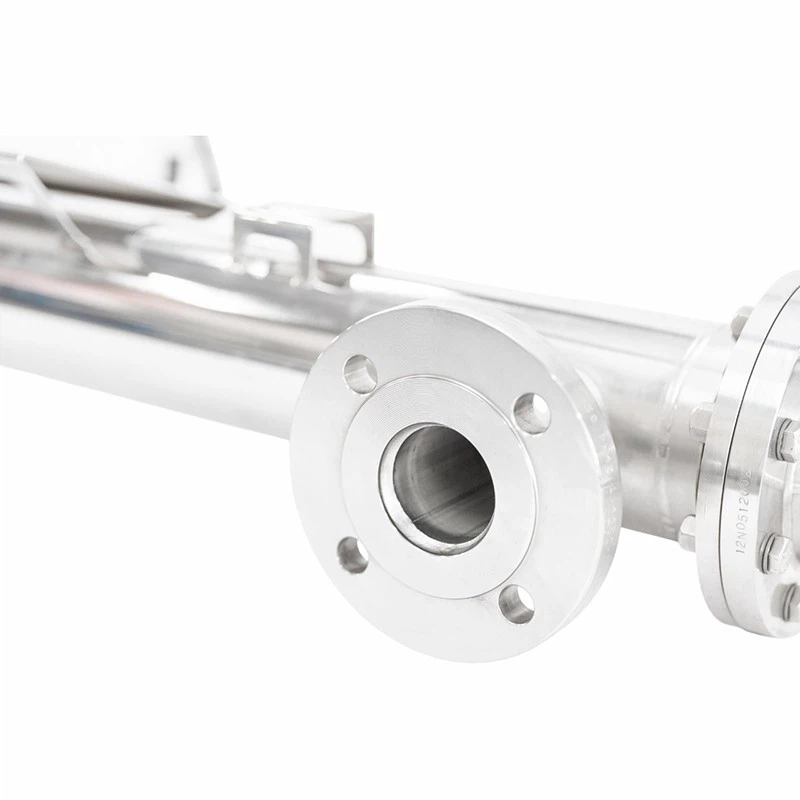

På vårt företag erbjuder vi ett brett utbud av kondensorer för att möta våra kunders olika behov. Våra produkter inkluderarDubbelrörsvärmeväxlare för läkemedelsindustrin,Kolstål värmeväxlare, ochRörformigt skal och rörvärmeväxlare i kolstål. Våra erfarna ingenjörer kan hjälpa dig att välja rätt kondensor för din applikation och ge dig noggranna kapacitetsberäkningar.
Om du är intresserad av att köpa en kondensor eller behöver mer information om våra produkter är du välkommen att kontakta oss. Vi är fast beslutna att ge dig högkvalitativa produkter och utmärkt kundservice.
Referenser
- Incropera, FP, & DeWitt, DP (2002). Grunderna för värme- och massöverföring. John Wiley & Sons.
- Kern, DQ (1950). Process värmeöverföring. McGraw-Hill.
- Perry, RH, & Green, DW (1997). Perry's Chemical Engineers' Handbook. McGraw-Hill.
